철근의 정착길이와 이음길이 산정

보 및 기둥의 인장철근 정착길이, 이음길이 계산

${\LARGE \textit{l}_d = \frac{0.6\cdot f_{y}}{\sqrt{f_{ck}}} \cdot d_{b} \cdot \alpha \cdot \gamma } {\large \geq 300mm} $

보 및 기둥의 정착 및 이음길이 계산조건

${\Large \textit{f}_{y} }$

${\Large \textit{f}_{ck}}$

${\Large \frac{0.6\cdot f_{y}}{\sqrt{f_{ck}}} }$

${\LARGE \textit{d}_{b}}$

${\LARGE \alpha}$

= 1.0 or 1.3, 철근배치 위치계수(${d \geq 300}$이면 1.3, 보의 상부근 등..)

${\LARGE \gamma}$

= 1.0 (D22이상 1.0, D19이하 0.8)

위의 조건에 따라 정착 및 이음길이를 계산하면 다음과 같다.

보, 기둥 일반철근의 정착길이 & A급 이음길이

${\LARGE \textit{l}_{d}}$ = 61.2 ${\LARGE \cdot}$ 22 ${\LARGE \cdot}$ 1.0 ${\LARGE \cdot}$ 1.0 = 1347.22 = 1350

보 상부철근의 정착길이

${\LARGE \textit{l}_{d}}$ = 61.2 ${\LARGE \cdot}$ 22 ${\LARGE \cdot}$ 1.3 ${\LARGE \cdot}$ 1.0 = 1751.39 = 1760

보, 기둥 일반철근의 이음길이 & B급 이음길이

이음길이 = 정착길이 * 1.3
${\LARGE \textit{l}_{s}}$ = 61.2 ${\LARGE \cdot}$ 22 ${\LARGE \cdot}$ 1.0 ${\LARGE \cdot}$ 1.0 ${\LARGE \cdot}$ 1.3 = 1751.39 = 1760

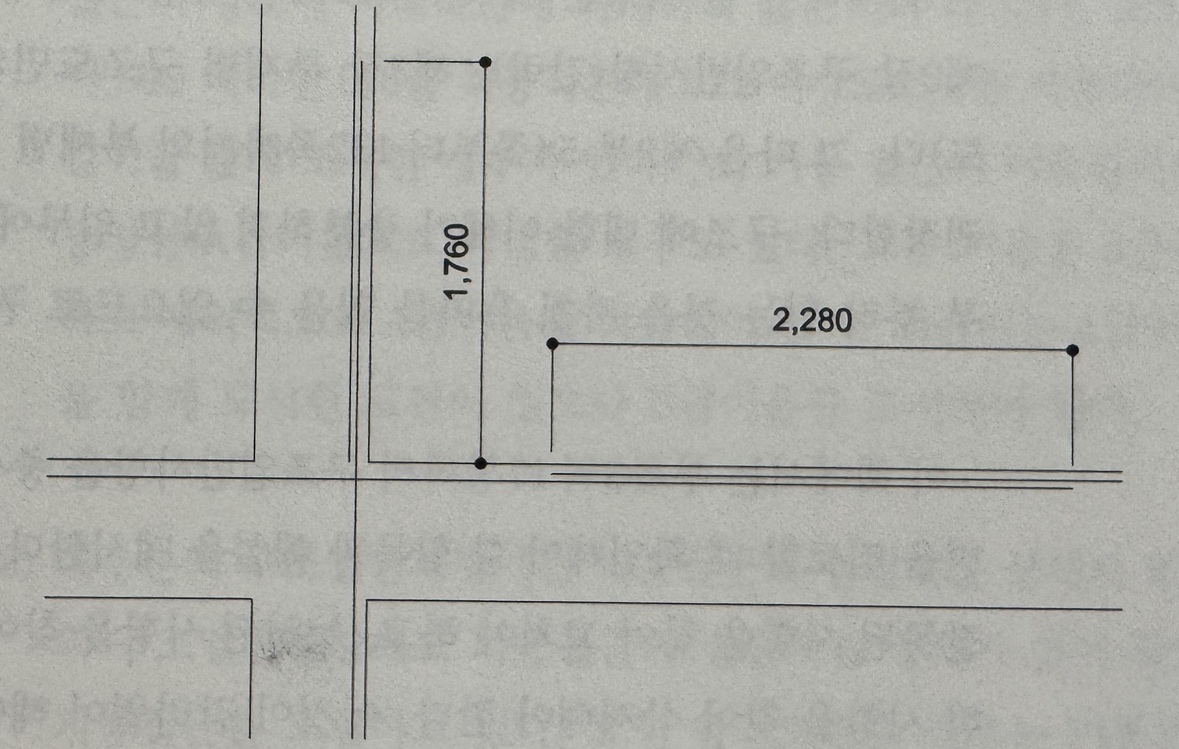

보 상부철근의 이음길이

이음길이 = 정착길이 * 1.3
${\LARGE \textit{l}_{s}}$ = 61.2 ${\LARGE \cdot}$ 22 ${\LARGE \cdot}$ 1.3 ${\LARGE \cdot}$ 1.0 ${\LARGE \cdot}$ 1.3 = 2276.8 = 2280
